單/雙通道設計
精密滾珠軸承雙支撐
精密鑄造球磨碳鋼殼體
端面密封結構，結構簡單
碳石墨浮動密封環，耐高溫性能好
內置不銹鋼波紋補償器提供密封
內置不銹鋼補償彈簧提供密封壓力

可選配項目:
NSK / SKF 進口軸承
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制

技術參數

PATMETERS

介質熱水最大使用壓力：	DN	10~100	230 PSI	18 bar
介質蒸汽最大使用壓力：		10~100	750 PSI	50 bar
介質熱油最大使用壓力：		10~100	290 PSI	20 bar
最大真空度：		10~100	2 Hg	7 kPa
最高使用速度（轉子）：
	DN	10~15	750 RPM	750 min-1
		20-32	500 RPM	500 min-1
		40-50	300 RPM	300 min-1
		65	100 RPM	100 min-1
		80~100	30 RPM	30 min-1
最高使用溫度：	120℃		＞120℃ 請咨詢創啟旋轉接頭

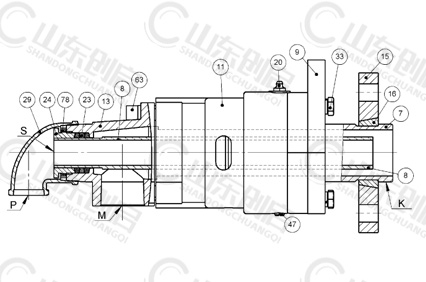

內部結構

INTERNAL STRUCTURE

DS-XF型旋轉接頭零件名稱：

零件名稱：7.外管（K），8.內管（用戶自備），9.壓蓋，11.殼體，13.端蓋，15.快換法蘭，16.半分環，20.注油嘴，23.密封填料，24.填料壓蓋，29.彎頭，33.螺栓，47.放油螺塞，63.內六角螺釘，78.鎖緊螺母。

K——外管代號，M——入口代號，P——出口代號，S——內管代號。

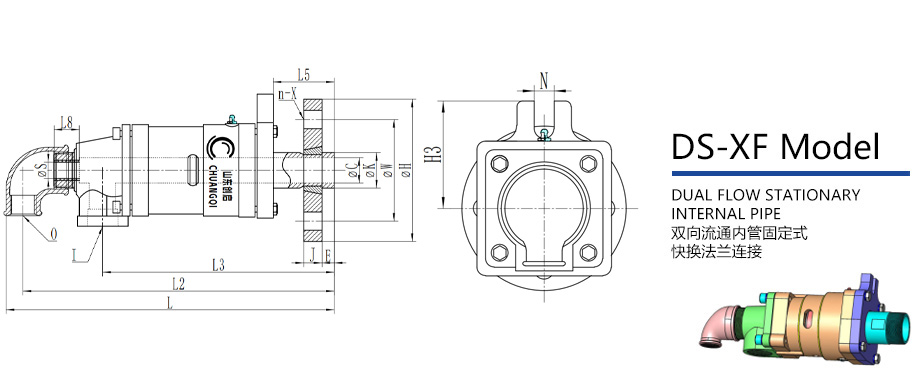

DS-XF型旋轉接頭 - 雙向流通內管旋轉式 - 快換法蘭連接
DN	Model	K	I	O	S	L	L2	L3	L5	L8	H	H3	N	C	W	J	E	n-X
15	DS-XF15-6	R?	Rc?	Rc?	10	217	204	156	42	15	95	55	14	14	65	14	8	4-14
20	DS-XF20-8	R?	Rc?	Rc?	12	244	229	175	45	15	105	65	18	18	75	16	8	4-14
25	DS-XF25-10	R1	Rc1	Rc?	16	303	288	223	63	28	115	70	14	25	95	16	10	4-14
32	DS-XF32-15	R1?	Rc1?	Rc?	19	311	294	224	58	25	140	82	18	32	100	18	12	4-18
40	DS-XF40-20	R1?	Rc1?	Rc?	25	353	335	253	60	30	150	92	20	38	110	18	12	4-18
50	DS-XF50-25	R2	Rc2	Rc1	31	358	338	254	56	35	165	95	18	50	125	20	15	4-18
65	DS-XF65-32	R2?	Rc2?	Rc1?	40	422	394	295	72	45	185	120	20	65	145	20	18	4-18
80	DS-XF80-50	R3	RC3	R2	46	501	465	338	94	38	200	130	24	75	160	20	20	8-18
100	DS-XF100-65	R4	RC4	R2?	73	665	619	457	109	40	220	160	28	100	180	22	22	8-18
本公司對D型旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知!

詳情請電話咨詢 :13280260550
