    首頁 > 回轉接頭 > WFD型回轉接頭

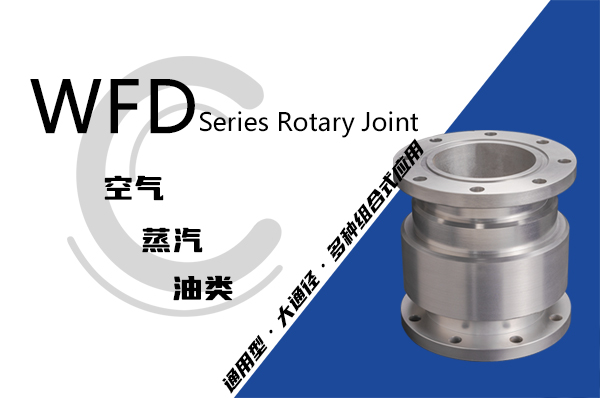

    WFD型回轉接頭
    編輯 : 山東創啟旋轉接頭 時間 : 2024-06-24 14:26 瀏覽量 : 8
    產品特點
    PRODCUT FEATUREA

    WF型回轉接頭是用于鋼性管道之間擺動或旋轉的一種活動關節，也可以稱為成為回轉擺動式旋轉接頭、旋轉管接頭。其內部由兩排鋼球或軸承支撐，旋轉平穩，專用密封件使用壽命長。

    被廣泛用于冶金鋼鐵、石油化工、船舶管道、橡膠塑料、造紙紡織、發電電力等行業。

    * 兩排精密級鋼球支撐，運轉平穩，無擺動；

    * 需要高速應用可選進口高速軸承雙支撐；

    * 軸承內部預填軸承潤滑脂，終身免維護；

    * 主體材料可選碳鋼、SUS304、SUS316L、鋁合金等；

    * 選用專用密封圈，高壓法蘭，非標款最高可承壓50Mpa；

    * 可與多種活動關節組合樣式，滿足現場工況復雜空間轉動傳輸介質；

    * 可定制DN400、DN500、DN600、DN800、DN1000等大通徑規格

    此系列旋轉接頭可非標異型訂制


    技術參數
    PATMETERS
    介質 水 最大使用壓力：Model WFA
     WFB
     WFC
     WFD
     WFE
     WFK    		365 PSI25 bar
    介質 空氣 最大使用壓力：
    		230 PSI16 bar
    介質 熱油 最大使用壓力：
    		260 PSI18 bar
    介質 高溫熔鹽 最大使用壓力：
    		260 PSI18 bar
    介質 飽和蒸汽 最高使用壓力：
    		725 PSI50 bar
    介質 液壓油 最高使用壓力：
    		7250 PSI500 bar
    N max. GUM：

    		100 min-1
    最大真空度：
    		75”Hg10kPa
    最高使用速度（短期測試）
    		300RPM300 min-1
    最高使用溫度：320℃＞320℃ 請咨詢創啟旋轉接頭
    可流通: 海水、酸堿性介質、化學制劑、甲醇、乙醚、天然氣、航空煤油、航空航天燃料推進劑等介質，腐蝕性工況請咨詢
    內部結構
    INTERNAL STRUCTURE


    WFD型回轉接頭零件名稱：

    7.外管 11.殼體

    K.出口外管代號 M.管道入口代號

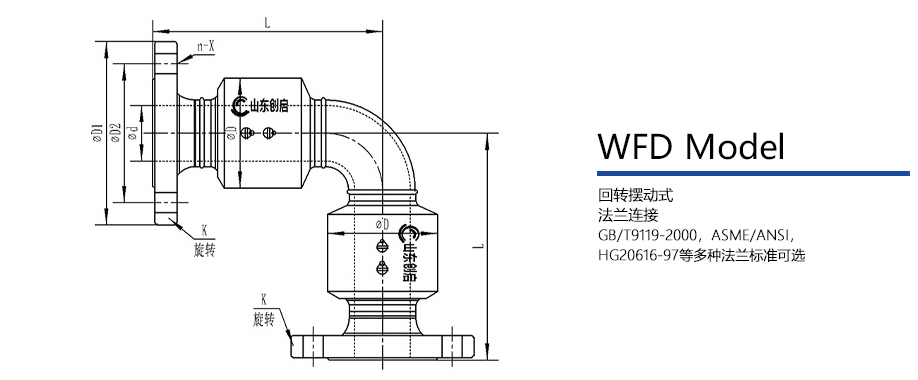

    WFD型回轉接頭 - 往復擺動式 - 法蘭連接
    ModeldDLKFlange 16Kg
    D1D2n-X
    WFD 20A2064181DN20PN16105754-Φ14
    WFD 25A2568168DN20PN16115854-Φ14
    WFD 32A3278184DN32PN161401004-Φ18
    WFD 40A4088193DN40PN161501104-Φ18
    WFD 50A5099206DN50PN161651254-Φ18
    WFD 65A65118229DN65PN161851458-Φ18
    WFD 80A80134246DN80PN162001608-Φ18
    WFD 100A100158274DN100PN162201808-Φ18
    WFD 125A125186312DN125PN162502108-Φ18
    WFD 150A150208337DN150PN162852408-Φ22
    WFD 200A200268410DN200PN1634029512-Φ22
    WFD 250A250338504DN250PN1640533512-Φ26
    WFD 300A300395563DN300PN1646041012-Φ26
    WFD 350A350455623DN350PN1652047016-Φ26
    此表法蘭標準為HG/T20592-2009帶徑對焊鋼制管法蘭數據，如需GB/T9119-2010、ANME/ANSI等其他法蘭標準請咨詢。
    WF型回轉接頭應用案例
    WF型絞盤機回轉接頭應用案例
    WF型絞盤機回轉接頭應用案例
    WF型盤管機回轉接頭應用案例
    WF型盤管機回轉接頭應用案例
    WF型回轉接頭船用機械應用案例
    WF型回轉接頭船用機械應用案例
    多功能舉升清障排煙滅火機器人用WF型回轉接頭應用案例
    多功能舉升清障排煙滅火機器人用WF型回轉接頭應用案例
    WF型回轉接頭實物圖
    WF型回轉接頭
    WF型回轉接頭實物圖
    回轉擺動式旋轉接頭實物圖
    回轉擺動式旋轉接頭實物圖
