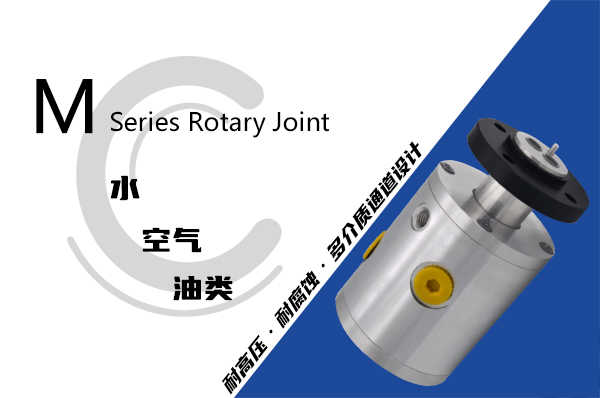

M系列液壓旋轉接頭是一種專門具有多個通道，可連續提供多種介質給低速高壓旋轉設備的一種旋轉接頭，服務于加工中心旋轉工作臺、旋轉平臺、卷取機、轉爐、大包回轉工作臺、液壓機械及多通路高壓控制器等設備。
產品特點:
兩只寬大精密軸承支撐,運轉平穩,軸承終生無需維護;進口專用密封件.保證長壽命運轉;
不銹鋼軸芯經特殊處理保證了足夠耐磨性;
殼體可由鋁合金、不銹鋼或黃銅制作;
獨特的排泄孔回流設計.防止泄漏至外部影響環境;可根據客戶工況訂制專用產品;
此系列旋轉接頭可非標異型訂制
| 介質 水 最大使用壓力： | TYPE | M01~M04 | 36 PSI | 2.5 bar |
| 介質 空氣 最大使用壓力： | M01~M04 | 15 PSI | 1.0 bar | |
| 介質 液壓油 最大使用壓力： | M01~M04 | 26 PSI | 1.8 bar | |
| 最高使用速度（轉子）： | ||||
| TYPE | M01~M04 | 300 RPM | 300 min-1 | |
| 最高使用溫度： | 100℃ | ＞100℃ 請咨詢創啟旋轉接頭 | ||

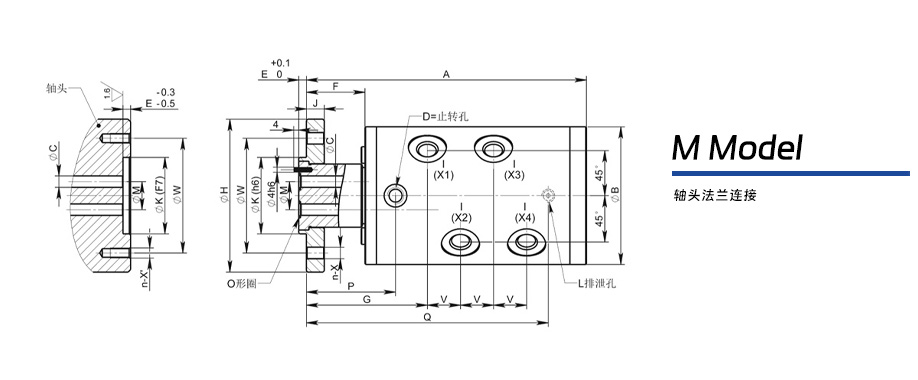

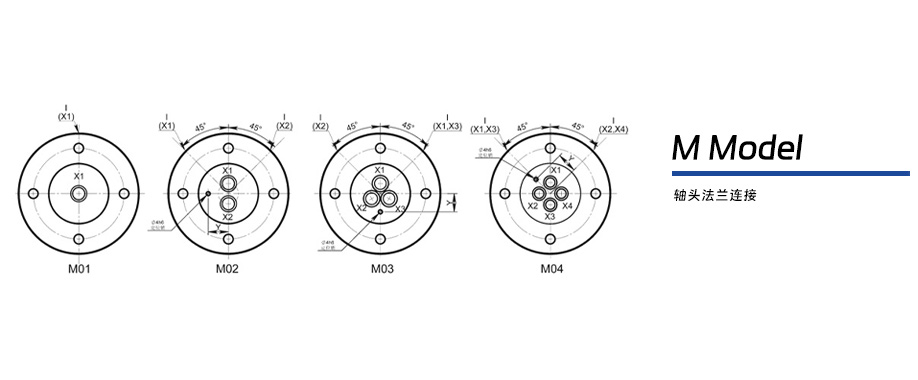

| M型系列多通路旋液壓轉接頭規格尺寸 | ||||||||||||||||||||||
| TYPE | 訂貨號 Order-No. | 10MPa MAX Speed （r/min） | I | k | A | B | C | M | D | P | E | F | G | V | J | W | H | Y | L | Q | n-X | N-X’ |
| M01 | M01015 | 190 | 1xG1/2” | 40 | 126 | 78 | 13 | 2-M8 | 58 | 5 | 40 | 83.5 | 10 | 60 | 80 | Rc1/8 | 95 | 4-Φ9 | 4-M8 | |||
| M01020 | 160 | 1xG3/4” | 45 | 133 | 83 | 16 | 59 | 88 | 12 | 65 | 85 | 102 | ||||||||||
| M01025 | 150 | 1xG1” | 143 | 90 | 22 | 2-M12 | 64 | 95 | 110 | |||||||||||||
| M01032 | 110 | 1xG1-1/4” | 55 | 162 | 108 | 30 | 65 | 6 | 46 | 105 | 14 | 80 | 110 | 126 | ||||||||
| M02 | M02008 | 160 | 2xG1/4” | 45 | 143 | 83 | 6 | 14 | 2-M8 | 58 | 5 | 39 | 82 | 21.2 | 12 | 65 | 85 | 12 | 113 | 4-Φ9 | 4-M8 | |
| M02010 | 150 | 2xG3/8” | 45 | 153 | 90 | 9 | 15 | 2-M12 | 65 | 5 | 41 | 88.5 | 23 | 12 | 65 | 82 | 12 | 125 | ||||
| M02015 | 110 | 2xG1/2” | 55 | 176 | 108 | 12 | 20 | 2-M12 | 70 | 6 | 46 | 96.5 | 30 | 14 | 80 | 110 | 12 | 144 | ||||
| M02020 | 95 | 2xG3/4” | 70 | 226 | 155 | 16 | 30 | 2-M12 | 100 | 5 | 54 | 125 | 36 | 16 | 100 | 125 | 25 | 180 | 4-Φ14 | 4-M12 | ||
| M03 | M03008 | 160 | 3xG1/4” | 45 | 164 | 83 | 6 | 14 | 2-M8 | 58 | 5 | 39 | 82 | 21 | 12 | 65 | 85 | 12 | 140 | 4-Φ9 | 4-M8 | |
| M03010 | 150 | 3xG3/8” | 45 | 175 | 90 | 9 | 16 | 2-M12 | 65 | 5 | 41 | 89 | 23 | 12 | 65 | 85 | 12 | 150 | ||||
| M03015 | 110 | 3xG1/2” | 60 | 206 | 108 | 12 | 20 | 2-M12 | 70 | 6 | 46 | 96.5 | 30 | 14 | 90 | 120 | 18 | 170 | ||||
| M04 | M04006 | 150 | 4xG1/8” | 45 | 176 | 90 | 6 | 18 | 2-M12 | 64 | 5 | 40 | 84 | 18 | 12 | 65 | 85 | 15 | 145 | 4-Φ9 | 4-M8 | |
| M04008 | 150 | 4xG1/4” | 45 | 176 | 90 | 6 | 18 | 2-M12 | 64 | 5 | 40 | 84 | 18 | 12 | 65 | 85 | 15 | 145 | ||||
| M04010 | 110 | 4xG3/8” | 60 | 220 | 108 | 9 | 22 | 2-M12 | 70 | 6 | 46 | 95 | 26 | 14 | 90 | 120 | 20 | 190 | ||||
| M04015 | 92 | 4xG1/2” | 75 | 244 | 115 | 12 | 29 | 2-M12 | 74 | 6 | 47 | 103 | 30 | 16 | 110 | 120 | 25 | 210 | ||||
| 本公司對旋轉接頭產品規格、設計特性均不斷改進，上述規格尺寸等參數如有變更，恕不另行通知！ | ||||||||||||||||||||||
詳情請電話咨詢 :13280260550
