單/雙通道設計
精密鑄造球磨碳鋼殼體
雙球面密封結構，結構簡單
碳石墨密封環，耐高溫性能好
免維護石墨無油軸承雙支撐，具有自潤滑性耐高溫彈簧的應有，有效保證高溫工況的補償力
可選配項目:
日本631不銹鋼高溫補償彈簧
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件多種螺紋及法蘭規格標準選擇
此系列旋轉接頭可非標異型訂制
| 介質 熱水 最大使用壓力： | DN | 15~65 | 230 PSI | 18 bar |
| 介質 蒸汽 最大使用壓力： | 15~65 | 750 PSI | 50 bar | |
| 介質 熱油 最大使用壓力： | 15~65 | 290 PSI | 20 bar | |
| 最大真空度： | 15~65 | 2 Hg | 7 kPa | |
| 最高使用速度（轉子）： | ||||
| DN | 15~20 | 750 RPM | 750 min-1 | |
| 25 | 500 RPM | 500 min-1 | ||
| 32~40 | 300 RPM | 300 min-1 | ||
| 50 | 200 RPM | 200 min-1 | ||
| 65 | 100 RPM | 100 min-1 | ||
| 最高使用溫度： | 320℃ | ＞320℃ 請咨詢創啟旋轉接頭 | ||

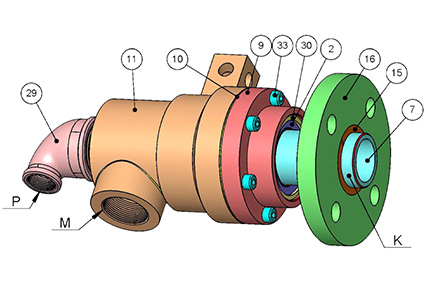

1.石墨球面密封環（球面環），2.無油軸承（石墨圓柱環，簡稱圓柱環），5.彈簧，7.外管（K），8.內管（用戶自備），9.底蓋，10.墊圈，11.殼體， 29.彎頭，33.螺栓， 79.內管用鎖緊螺母（用戶自備）。
K——外管代號，M——管路接口代號,P——管路接口代號, S——內管代號，O——止轉孔代號。

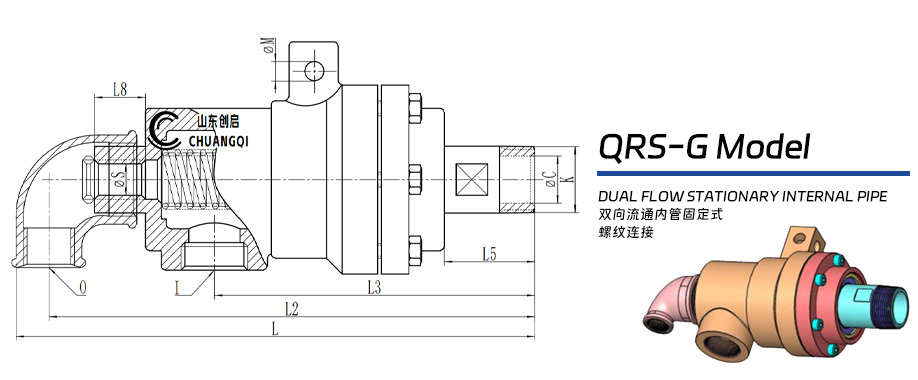

| QRS-G型導熱油旋轉接頭 - 雙向流通內管固定式 - 螺紋連接 | ||||||||||||
| DN | Model | K | I | O | S | C | L | L2 | L3 | L5 | L8 | M |
| 20 | QRS-G20-08 | R? | Rc? | Rc? | G? | ?18 | 235 | 220 | 152 | 40 | 34 | ?10 |
| 25 | QRS-G25-10 | R1 | Rc? | Rc? | G? | ?23 | 254 | 239 | 158 | 48 | 34 | ?10 |
| 32 | QRD-G32-15 | R1? | Rc1 | Rc? | G? | ?32 | 276 | 264 | 190 | 50 | 45 | ?14 |
| 40 | QRS-G40-20 | R1? | Rc11? | Rc? | G? | ?38 | 312 | 295 | 196 | 65 | 45 | ?14 |
| 50 | QRS-G50-25 | R2 | Rc1? | Rc1 | G1 | ?48 | 354 | 321 | 245 | 68 | 55 | ?14 |
詳情請電話咨詢 :13280260550
